우리는 표현하기 전에 몇 가지 개념을 고쳐야합니다.
1. 낮은 위치, 낮은 위치는 마킹 카드 및 레이저 소스가 장착 된 컴퓨터를 의미합니다.
2. 상단 위치, 마킹 컨텐츠를 보내는 컴퓨터의 상단 위치 및 설치된 관련 데이터 전송 소프트웨어가 필요합니다. 예를 들어, comport는 직렬 포트의 상단 위치에 설치해야하며 TCP 테스터 (JCZ의 폴더에서 사용 가능)는 네트워크 포트의 상단에 설치해야합니다.
A. 시리얼 포트 통신
1. 직렬 포트 와이어로 상단과 하단을 연결하십시오.

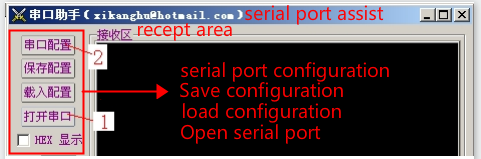

2. 상단의 "comport"를 열고, "open serial port"를 클릭하고, 그림 1과 같이 "serial port configuration"을 클릭하십시오.
사진 1
이 때 그림 2와 같이 직렬 포트 구성이 열렸습니다.
그림 2
3. 그림 3과 같은 직렬 포트 매개 변수를 설정하십시오.
사진 3
4. 직렬 포트 텍스트를 아래쪽으로 그립니다. 텍스트를 클릭하고 변수 텍스트 사용을 선택한 다음 "추가"를 클릭하고 직렬 포트 통신을 선택하면 그림 4와 같은 화면이 나타납니다.
그림 4

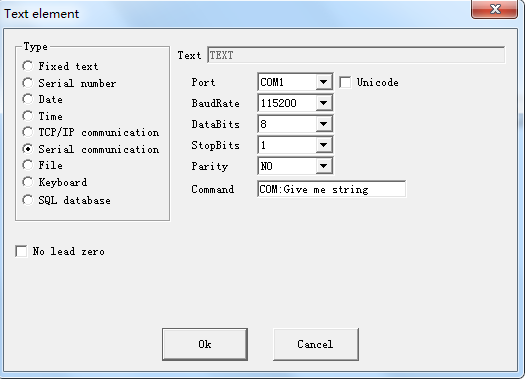

5. 그림 5와 같이 상단 위치의 직렬 포트 구성에 따라 하단 위치의 상대 매개 변수를 변경하십시오.
BaudRate, DataBits, StopBits 및 Parity는 정확히 일치해야합니다. 연결된 데이터 와이어의 포트 번호에 의해 포트를 선택하십시오.
상단 위치와 하단 위치가 일치 할 때만 통신 할 수 있습니다. UNICODE를 선택하지 않으면 마킹 소프트웨어는 ASC2 코딩 통신을 사용합니다. UNICODE를 선택하면 UNICODE가 사용됩니다.
명령 : 요청 데이터 정보를 하단 위치에서 위쪽으로 편집 할 수 있습니다.
그림 5
수정 명령을 클릭하십시오 "확인". 명령 텍스트가 표시됩니다. 그림 6처럼.
사진 6

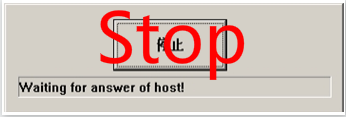

6. "마크"를 클릭하면 그림 7과 같이 아래쪽에 표시됩니다.
이 기호는 아래쪽 위치가 직렬 포트를 통해 상단 위치로 데이터를 전송 함을 의미합니다.
이 기호는 다음을 의미합니다. 통신 완료, 대기 위치 대기 표시 데이터
7. 낮은 위치에서 전송 된 정보가 있으면 상단에 데이터가 수신됩니다. 이때 상단에 마킹 내용을 입력하고 "엔터"를 누른 다음 "데이터 전송"을 클릭하십시오.
참고 : 입력 내용을 마킹 한 후에는 키보드에서 "Enter"키를 눌러야합니다.
그림 8
8. 이때 하단이 위 부분의 내용을 표시하고 프롬프트가 사라지고 명령으로 표시됩니다.
사진 9
위 2, 3, 7 위, 아래 4, 5, 6, 8 단계.
B. 네트워크 포트 통신
1. 상단 위치와 하단 위치는 인터넷, LAN 또는 WAN으로 연결할 수 있습니다.

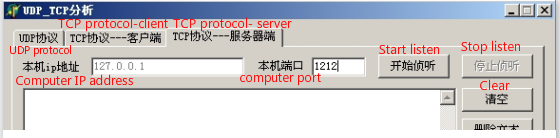

2. TCP_tester 소프트웨어를 아래쪽에서 열고 TCP 서버를 선택합니다.
사진 1

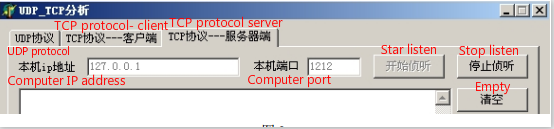

컴퓨터 포트를 1212로 수정하고 "별 듣기"를 클릭하고 아래와 같이 표시하십시오 :
그림 2

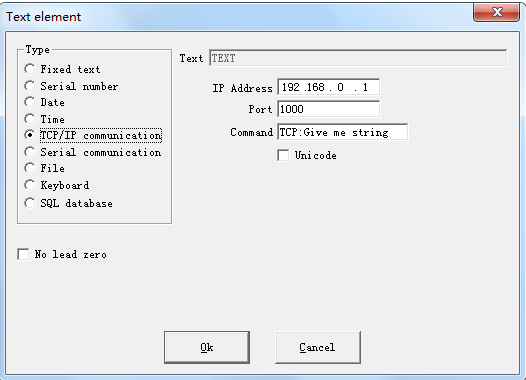

3. 낮은 위치에 네트워크 컨텐츠를 그립니다. "텍스트"를 클릭하고 "변수 텍스트 사용 가능"을 선택하고 "추가"를 클릭 한 다음 TCP / IP 통신을 선택하여 아래와 같이 표시하십시오 :
사진 3

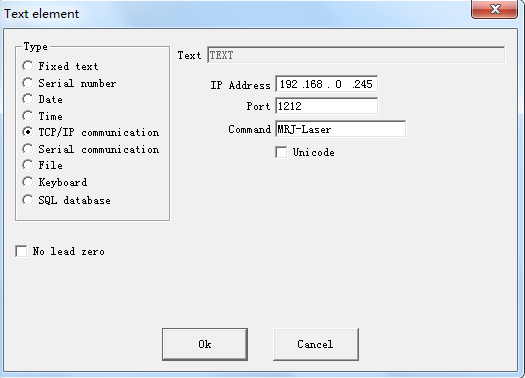

상단의 IP 주소에 따라 설정을 수정하고, 포트를 "1212"로 변경하고, 순서를 수정하고 아래와 같이 표시하십시오 :
그림 4
"확인"을 클릭하면 다음과 같이 표시됩니다.
그림 5

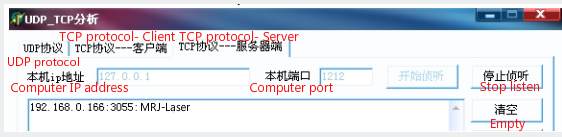

4. "마크"를 클릭하여 아래와 같이 위치를 낮추십시오. 연결 성공으로 프롬프트하면 상단 및 하단 모두 포트를 수정할 수 있습니다.
사진 6
5. 위와 같이 IP 주소, 포트 및 명령을 표시합니다.
사진 7

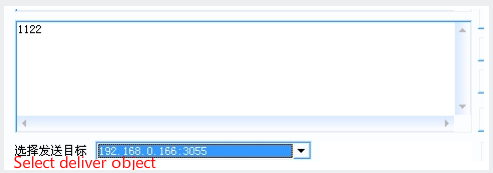

표시 내용을 입력하고 개체 전달을 선택하십시오. (그것은 낮은 위치에 대한 IP와 포트입니다.)
그림 8

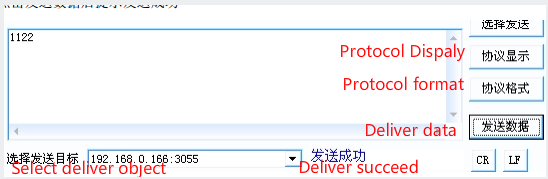

'데이터 전송'을 클릭하면 성공했다는 통지를 받게됩니다.
사진 9
6.이 시점에서 낮은 위치는받은 내용을 표시하고 프롬프트는 사라지고 명령으로 표시됩니다.
사진 10
2 단계 위, 5 위, 3 단계, 4, 6 단계.
JCZ 마킹 소프트웨어의 통신 방법에는 데이터 캐시 정보가없고 반환 정보가 없습니다. 좀 더 복잡하거나 안전한 통신 방법이 필요한 경우 2 차 개발 라이브러리를 사용하여 2 차 개발 라이브러리를 통해 자체 통신 프로그램을 편집하여 마킹 통신을 제어하여 데이터에 도달 할 것을 권장합니다.
